超薄型苹果iPod nano四代拆解,曝光内部芯片

发布时间:2008-9-18 下午5:19

作者: 音频不好做

等级: 青铜大侠

积分: 2242分

发帖数: 51次

网站总积分: 2248分

经验值: 117.0

查看用户的所有发言

查看用户的个人e空间

需要确认注册邮箱后才能下载,立即确认我的邮箱
回复后可下载附件 关闭
 苹果iPod nano四代产品已经在上周正式发布,国外媒体今天对其进行了拆解。iPod nano四代是历代iPod中最薄的一款,内部的部件设计也非常精致,主板实际上只占据了很小的空间,电池占据了很大面积,这也是续航时间的保证。
  苹果iPod nano四代是所有发布的新品种变化最大的一款,不光在功能上进行了更新,外观的设计也彻底变成了狭长型,与第三代的矮胖型大不相同。
  iPod nano四代外观颜色增加至9种,机身外壳由全铝合金和镜面玻璃构成。机身体积为38.7×90.7×6.2mm,重36.8g。
  iPod nano四代产品增加了方向感应器,Cover Flow可以根据机身的横向或者竖向改变显示方式,更可以通过摇晃机身随机更换歌曲,同时iPod nano 4还根据方向感应器内置了相应的游戏。续航时间为24小时音频播放和4小时视频播放。
  iPod nano四代产品包括8GB和16GB两种容量。


放松

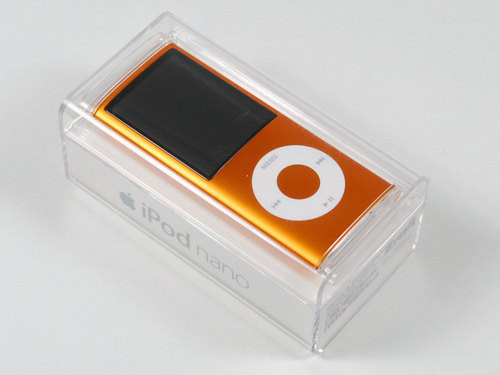

iPod nano四代产品包装

放松

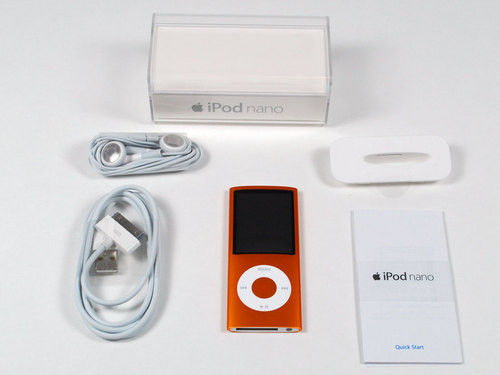

iPod nano四代产品和附件
  苹果iPod nano四代产品的很多变化都是基于软件的,但外形实际上变化也很大。标准对附件包括耳机、底座等。

放松

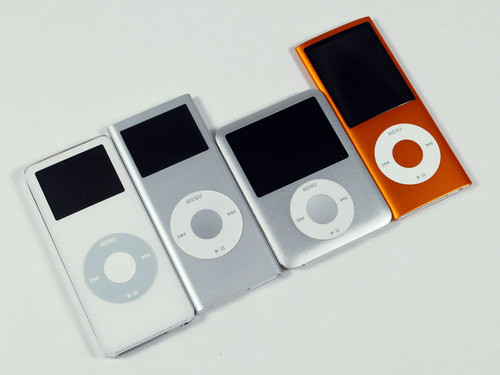

从左到右分别为第一到第四代iPod nano播放器
  iPod nano四代产品的显示屏高度几乎是iPod nano一代产品的两倍。

放松

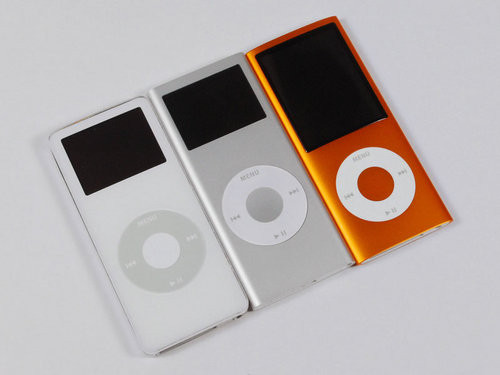

第一、第二和第四代iPod nano播放器

放松

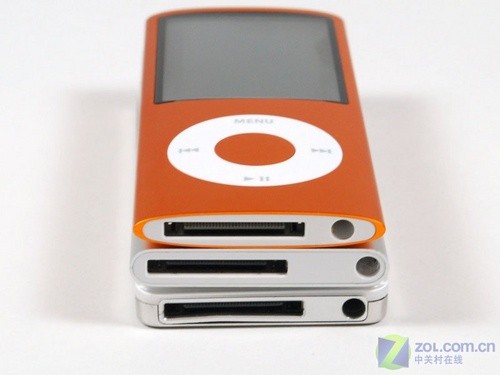

苹果称第四代iPod nano播放器是最薄的iPod

???标签: 芯片 苹果
引用 回复 鲜花 ( 0) 臭鸡蛋 ( 0) 有新回复时发送邮件通知
电子工程专辑法国正致力扮演“下一个美国硅谷”
第1楼

回复主题:超薄型苹果iPod nano四代拆解,曝光内部芯片

发布时间:2008-9-18 下午5:20

作者: 音频不好做

等级: 青铜大侠

积分: 2242分

发帖数: 51次

网站总积分: 2248分

经验值: 117.0

查看用户的所有发言

查看用户的个人e空间

需要确认注册邮箱后才能下载,立即确认我的邮箱
回复后可下载附件 关闭

放松
顶部
  iPod nano四代产品顶部,在移除塑料盖子之后,这个设计和第二代产品和相似,同样采用了很难拧下的飞利浦螺丝。

放松
另一端的设计也类似,多了一个螺丝

  3.2mm宽的底座坞口看上去已经占据了底部的大部分面积,如果苹果要想把iPod nano做得更薄,底座坞口必须重新设计。

放松
取下电路板

  很不幸,iPod nano四代和历代产品一样,设计的时候并没有考虑到适用性,所以要取下里面的部件十分困难。

放松
移开显示屏
  iPod nano四代显示屏采用了真的玻璃材料覆盖。历代的iPod nano屏幕都很耐用,希望这次也依然如此。

放松
取下屏幕边框
  幸运的是,屏幕和边框是独立的,没有粘合在一起。为了和iPod机身相配,屏幕前部也采用了圆弧曲线形设计。屏幕边缘部分的厚度为0.7mm,中间部分厚度为1.7mm。
  iPod nano四代产品的显示屏尺寸实际上和第三代产品相同,分辨率为240*320。

一个大学生完成电子设计的全过程 值得一读 (下载2665 次) 书上学不到的~某高手谈开关电源设计心得,经典~ (下载2578 次)
运放和比较器的根本区别 (下载2238 次) 焊接工艺(花了很多时间整理,图文并茂) (下载2672 次)
电子电路制作大全[PDF共6本] (下载128273 次) WiFi模块全总结 (下载4318 次)
引用 回复 鲜花 ( 0) 臭鸡蛋 ( 0)
电子工程专辑为USB Type-C收发器供电的新型降压转换器MAX77596
第2楼 回复主题:超薄型苹果iPod nano四代拆解,曝光内部芯片 发布时间:2008-9-18 下午5:21

作者: 音频不好做

等级: 青铜大侠

积分: 2242分

发帖数: 51次

网站总积分: 2248分

经验值: 117.0

查看用户的所有发言

查看用户的个人e空间

需要确认注册邮箱后才能下载,立即确认我的邮箱
回复后可下载附件 关闭

放松
电池
  电池的体积也相当大,占据大部分面积,可进行24个小时的音乐播放。

放松
主板
  逻辑主板的顶部。主处理器苹果牌子,实际上三星的ARM芯片,制造时间为2008年7月。主处理器编号: 339S0049 ARM, K4X56323PI-KGC4, YWE025QH 825, APL0278A00, N1B2HOP 0831。
  带有苹果标志的芯片位于主处理器上方:338S0687-AC, 08288HBB。小的黑色芯片位于主处理器下方: 33DL, 2827。位于底部右侧的闪亮苹果芯片: 338S055C, 189N0824, SGP。

放松
东芝闪存
  另一边可以看到8GB东芝闪存芯片,编号 TH58NVG6D1DLA87, U20516, JAPAN, 0826MAE。

放松
电池通过焊接固定

放松
拆卸下的所有部件
  电池是焊在逻辑主板上的,所以要更换电池非常不容易。

电路设计技术与技巧 342页(已更新为免费的) (下载49672 次) Cadence 完全学习教程(中) (下载1609 次)
PCB设计工程师必须会的基本功(N多经验文章-非常给力) (下载6580 次) 一个大学生完成电子设计的全过程 值得一读 (下载2665 次)
电子工程师培训教程(经典电路分析) (下载13230 次) 图解USB协议之三 USB标准描述符 (下载1667 次)
引用 回复 鲜花 ( 0) 臭鸡蛋 ( 0)
电子工程专辑Qorvo推出用于无线基础设施的新款GaN功率放大器
第3楼 回复主题:超薄型苹果iPod nano四代拆解,曝光内部芯片 发布时间:2008-9-19 上午10:07

作者: 陈灿坤

等级: 遁门入道

积分: 212分

发帖数: 64次

网站总积分: 214分

经验值: 1.0

查看用户的所有发言

查看用户的个人e空间

需要确认注册邮箱后才能下载,立即确认我的邮箱
回复后可下载附件 关闭
收藏了,好东西。。马上在SZ应该可见了,哈
